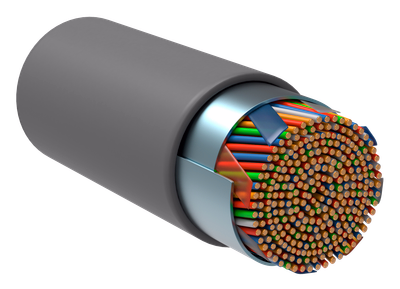

ITK Витая пара F/UTP кат.5E 50х2х24AWG solid LSZH нг(А)-HF серый (305м)
Артикул:
Основные характеристики
| Категория | 5E |
| Размер AWG | 24 |
| Диаметр проводника, мм | 0.48 |
| Материал проводника | Медь |
| Экран поверх скрутки | Фольга |
Описание
Многопарный кабель на основе витой пары проводников ITK используются для организации магистральных кабельных сегментов для передачи по ним данных и голосовых приложений. Материал проводника - медь. Кабель для внутренней прокладки на 50 пар в типоисполнении оболочки LSZH категории 5е экранированный.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
- Соответствие международным стандартам.
- Расширенный частотный диапазон.
- Экранированные кабели прекрасно защищают сети от больших электромагнитных помех и излучений.
- Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
- Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
- Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
- Удобная и понятная маркировка.
- Минимальные сроки поставки.
- Сертификация по ГОСТ Р.
Особенности конструкции
Технические характеристики
| Категория | 5E |
| Размер AWG | 24 |
| Диаметр проводника, мм | 0.48 |
| Материал проводника | Медь |
| Экран поверх скрутки | Фольга |
| Экран поверх элемента скрутки | Нет |
| Материал внешн оболочки | Прочее |
| Класс проводника | Класс 1 (однопроволочная жила) |
| Количество элементов скрутки | 50 |
| Количество жил | 100 |
| Температура эксплуатации, °C | -20...60 |
| Цвет внешн оболочки | Серый |
| Внешний диаметр кабеля, мм | 16,5±0,2 |
| Длина кабеля, м | 305 |
| Класс огнестойкости | нг(А)-HF |
| Свободный от галогенов | Да |
| С пониженным дымовыделением | Да |
| Тип скрутки | Повив |
| Рабочее напряжение, В | ≤ 48 |
| Сопротивление изоляции, мОм | 5000 |
| Маркировка жил | Цвет |
| Макс сопр постоян току на 100м и 20°С не более, Ом | 9,5 |
| Макс взаимная емкость на длине 100 метров, нФ | 5.6 |
| Волновое сопротивление, Ом | 100 |
| Монтажная температура, °C | -10...50 |
| Макс рассогласование емкости пФ на 100м | 160 |
| С металлическим тросом | Нет |
| Прокладка в земле | Нет |
| Номин сечение проводника, мм² | 0,18 |
| Изоляция жилы | Твердый полиэтилен |
| Марка кабеля/провода | F/UTP |
| Элемент скрутки | Парный |
| Номинальная скорость передачи, процентов | 69 |
| Устойчивость к УФ-излучению | Нет |
| Частота сигнала, МГц | 100 |
| С пониженным дымовыделением | Да |
| Макс контактное сопротивление, мОм | 20 |
| NVP показатель , процентов | 69 |
| Электрическая прочность диэлектрика | 1000 |
| Температура при эксплуат в неподвижн состоянии-без движ, °C | -20...60 |
Документация
Сертификаты
Декларация связи (PDF, 646.69 KB)
Сертификат добровольный ПБ (PDF, 6.47 MB)
Сертификат добровольный ГОСТ Р (PDF, 505.85 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО (PDF, 1.06 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 678.44 KB)
Декларация ТР ЕАЭС (PDF, 1.10 MB)
Сертификат ТР ПБ (PDF, 626.48 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 305 | 1 |
| Единицы измерения | упак | упак |
| Тип упаковки | КАТУШКА | КАТУШКА |
| Материал упаковки | ДРЕВЕСИНА | ДРЕВЕСИНА |
| Штрихкод | 4606056411096 | 4606056411096 |
| Вес брутто, кг | 140 | 140 |
| Вес нетто, кг | 140 | |
| Объем, м^3 | 0.4032 | 0.4032 |
| Длина, см | 80 | 80 |
| Высота, см | 63 | 63 |
| Ширина, см | 80 | 80 |
| Способ нанесения информации | На стикер | На стикер |
