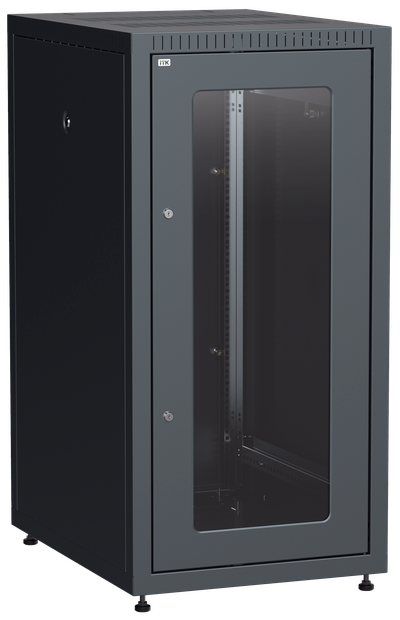

ITK LINEA E Шкаф напольный сетевой 19" 24U 600х800мм стеклянная передняя дверь задняя металлическая черный
- Видео
- 3D
Основные характеристики
| Высота U | 24 |
| Глубина, мм | 800 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 700 (опоры), 300 (ролики) |
| Сборно-разборный | Да |
Описание
Напольные 19" шкафы серии LINEA E предназначены для размещения телекоммуникационного оборудования. Шкафы выполнены в системе несущих конструкций серии 482,6 мм по ГОСТ 28601.2-90.
Шкафы разборной конструкции состоит из основания, крыши, вертикальных стоек, профилей и дверей. Доступ для монтажа оборудования возможен с четырех сторон через съемные боковые стенки, переднюю и заднюю двери. Двери легкосъемные с запиранием на точечные замки.
Для обеспечения эффективного теплообмена и поддержания необходимого температурного режима, в крышу шкафа могут установлены ITK вентиляторные панели серии ПВ до 3х штук в шкаф (глубина 1000мм). Крыша и основание имеют перфорацию для установки ITK щеточных кабельных вводов.
Вертикальные 19" монтажные профили регулируются по глубине с шагом 20 мм. Регулируемые опоры (ножки) позволяют компенсировать неровности пола. Комплект заземления шкафа позволяет соединить все части шкафа в единый контур заземления. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент исполнений и габаритов.
- Сборно-разборная конструкция.
- L-образная форма 19" монтажных профилей.
- 19" монтажные профили регулируются по глубине и имеют цифровую маркировку высоты в юнитах.
- Доступ к внутреннему пространству шкафа возможен с 4-х сторон.
- Боковые стенки съёмные, оснащены замком.
- Все токопроводящие элементы конструкции имеют шпильки заземления.
- Два точечных дверных замка.
- Дверь может легко и быстро перенавешиваться.
- Защитная пленка на стекле у обзорной двери.
- Вентилируемая дверь имеет 75% перфорации.
- Полностью совместимы с ассортиментом дверей шкафов LINEA N.
- Хорошая естественная вентиляция, возможность установки дополнительных вентиляторных панелей серии ПВ.
- Возможна одновременная установка шкафа на ножки и на ролики.
- Наличие большого количества совместимых аксессуаров и комплектующих производства ITK.
- Выполнены в соответствии со стандартами IEC62208, IEC60950, ТР ТС 020/2011, ГОСТ 28601.1-90 и 28601.2-90, ГОСТ 14254.
Технические характеристики
| Высота U | 24 |
| Глубина, мм | 800 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 700 (опоры), 300 (ролики) |
| Сборно-разборный | Да |
| Цвет | Черный |
| Полезная глубина, мм | 700 |
| Тип передней двери | Стеклянная с ударопрочным стеклом |
| Тип задней двери | Металлическая |
| Кол-во дверей шкафа | 2 |
| Температура эксплуатации, °C | -10...45 |
| Защитное покрытие поверхности | Порошковая окраска |
| Высота, мм | 1200 |
| Тип монтажа | Напольный |
| Модель или исполнение | Со неподвижной рамой |
| Материал | Сталь |
| Угол открытия двери, ° | 120 |
| Съемный или разборный | Да |
| Место монтажа | Передняя и задняя сторона |
| Климатическое исполнение | УЗ |
| С боковой стенкой | Да |
| Модульное расширение | Прочее |
| Номер цвета RAL | 9005 |
| Степень защиты - IP | IP20 |
| С передней дверью | Да |
| Шаг регулировки направляющих, мм | 20 |
| Материал монтажных профилей | Оцинкованная листовая сталь 1,5 мм |
| Количество модулей (U-юнитов) в высоту | - |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| LE05-24UXX-XL | ITK LINEA E Комплект стоек и профилей для шкафа 24U черный | 1 |
| LE05-24UX8-X | ITK LINEA E Комплект стенок боковых 800мм для шкафа 24U черный | 1 |
| LE05-XXX68-X | ITK LINEA E Комплект основание и крыша 600х800мм для шкафа 18-47U черный | 1 |
| LE05-24U6X-DM | ITK LINEA E Дверь металлическая 600мм для шкафа 24U черная | 1 |
| LE05-24U6X-DR | ITK LINEA E Дверь стеклянная 600мм для шкафа 24U черная | 1 |
Документация
Сертификаты
Декларация 025 (PDF, 170.17 KB)
Декларация 025 (PDF, 957.59 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 947.53 KB)
Отрицательное решение (PDF, 262.43 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Экспертное заключение (PDF, 113.21 KB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056614282 | 4606056614282 |
| Вес брутто, кг | 100.9 | 100.9 |
| Вес нетто, кг | 100.9 | 100.9 |
| Объем, м^3 | 0.7137 | 0.7137 |
| Длина, см | 130 | 130 |
| Высота, см | 60 | 61 |
| Ширина, см | 90 | 90 |
| Способ нанесения информации | На стикер | На стикер |
