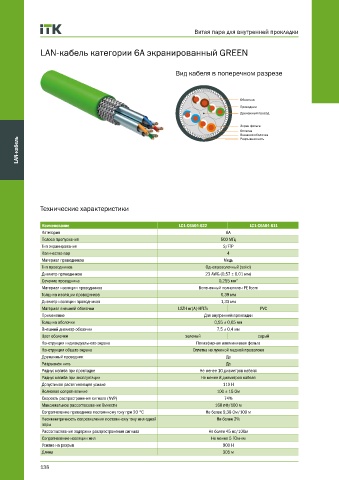

Витая пара для внутренней прокладки

LAN-кабель категории 6А экранированный GREEN

Вид кабеля в поперечном разрезе

Оболочка
Проводник
Дренажный провод

Экран фольга
Оплетка
Внешняя оболочка
LAN-кабель
Разрывная нить

Технические характеристики

Наименование LC1­C6А04­622 LC1­C6А04­611
Категория 6А
Полоса пропускания 500 МГц
Тип экранирования S/FTP
Количество пар 4
Материал проводников Медь
Тип проводников Однопроволочный (solid)
Диаметр проводников 23 AWG (0,57 ± 0,01 мм)
Сечение проводника 0,255 мм 2
Материал изоляции проводников Вспененный полиэтилен PE foam
Толщина изоляции проводников 0,39 мм
Диаметр изоляции проводников 1,33 мм
Материал внешней оболочки LSZH нг(А)-HFLTx PVC
Применение Для внутренней прокладки
Толщина оболочки 0,55 ± 0,05 мм
Внешний диаметр оболочки 7,5 ± 0,4 мм
Цвет оболочки зеленый серый
Конструкция индивидуального экрана Полиэфирная алюминиевая фольга
Конструкция общего экрана Оплетка из луженой медной проволоки
Дренажный проводник Да
Разрывная нить Да
Радиус изгиба при прокладке Не менее 10 диаметров кабеля
Радиус изгиба при эксплуатации Не менее 8 диаметров кабеля
Допустимое растягивающее усилие 110 Н
Волновое сопротивление 100 ± 15 Ом
Скорость распространения сигнала (NVP) 74%
Максимальное рассогласование ёмкости 160 пФ/100 м
Сопротивление проводника постоянному току при 20 °С Не более 9,38 Ом/100 м
Несимметричность сопротивления постоянному току жил одной Не более 2%
пары
Рассогласование задержки распространения сигнала Не более 45 нс/100м
Сопротивление изоляции жил Не менее 5 ГОм·км
Усилие на разрыв 900 Н
Длина 305 м
