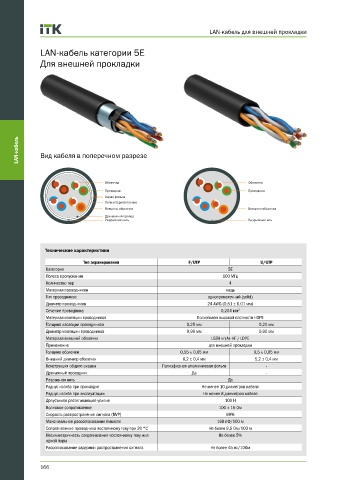

LAN-кабель для внешней прокладки

LAN-кабель категории 5Е

Для внешней прокладки

LAN-кабель Вид кабеля в поперечном разрезе

Оболочка Оболочка
Проводник Проводник
Экран фольга
Полиэстерная пленка
Внешняя оболочка Внешняя оболочка
Дренажный провод
Разрывная нить Разрывная нить

Технические характеристики

Тип экранирования F/UTP U/UTP
Категория 5E
Полоса пропускания 100 МГц
Количество пар 4
Материал проводников медь
Тип проводников однопроволочный (solid)
Диаметр проводников 24 AWG (0,51 ± 0,01 мм)
Сечение проводника 0,204 мм 2
Материал изоляции проводников Полиэтилен высокой плотности HDPE
Толщина изоляции проводников 0,25 мм 0,20 мм
Диаметр изоляции проводников 0,99 мм 0,90 мм
Материал внешней оболочки LSZH нг(А)-HF / LDPE
Применение для внешней прокладки
Толщина оболочки 0,55 ± 0,05 мм 0,5 ± 0,05 мм
Внешний диаметр оболочки 6,2 ± 0,4 мм 5,2 ± 0,4 мм
Конструкция общего экрана Полиэфирная алюминиевая фольга -
Дренажный проводник Да -
Разрывная нить Да
Радиус изгиба при прокладке Не менее 10 диаметров кабеля
Радиус изгиба при эксплуатации Не менее 8 диаметров кабеля
Допустимое растягивающее усилие 100 Н
Волновое сопротивление 100 ± 15 Ом
Скорость распространения сигнала (NVP) 69%
Максимальное рассогласование ёмкости 160 пФ/100 м
Сопротивление проводника постоянному току при 20 °С Не более 9,5 Ом/100 м
Несимметричность сопротивления постоянному току жил Не более 5%
одной пары
Рассогласование задержки распространения сигнала Не более 45 нс/100м
