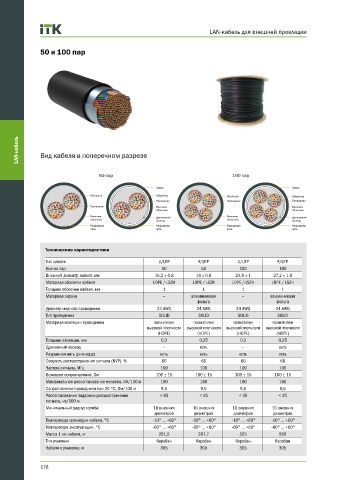

LAN-кабель для внешней прокладки

50 и 100 пар

LAN-кабель Вид кабеля в поперечном разрезе

50 пар 100 пар

Экран Экран
Оболочка Оболочка Оболочка Оболочка
Проводник Проводник Проводник
Проводник Внешняя Внешняя
оболочка оболочка
Внешняя Дренажный Внешняя Дренажный
оболочка провод оболочка провод
Разрывная Разрывная Разрывная Разрывная
нить нить нить нить

Технические характеристики

Тип кабеля U/UTP F/UTP U/UTP F/UTP
Кол-во пар 50 50 100 100
Внешний диаметр кабеля, мм 16,2 ± 0,8 18 ± 0,8 24,5 ± 1 27,2 ± 1,0
Материал оболочки кабеля LDPE / LSZH LDPE / LSZH LDPE / LSZH LDPE / LSZH
Толщина оболочки кабеля, мм 1 1 1 1
Материал экрана – алюминиевая – алюминиевая
фольга фольга
Диаметр медного проводника 24 AWG 24 AWG 24 AWG 24 AWG
Тип проводника SOLID SOLID SOLID SOLID
Материал изоляции проводника полиэтилен полиэтилен полиэтилен полиэтилен
высокой плотности высокой плотности высокой плотности высокой плотности
(HDPE) (HDPE) (HDPE) (HDPE)
Толщина изоляции, мм 0,2 0,25 0,2 0,25
Дренажный провод – есть – есть
Разрывная нить (рип-корд) есть есть есть есть
Скорость распространения сигнала (NVP), % 66 66 66 66
Частота сигнала, МГц 100 100 100 100
Волновое сопротивление, Ом 100 ± 15 100 ± 15 100 ± 15 100 ± 15
Максимальное рассогласование емкости, пФ/100 м 160 160 160 160
Сопротивление проводника при 20 °C, Ом/100 м 9,5 9,5 9,5 9,5
Рассогласование задержки распространения < 45 < 45 < 45 < 45
сигнала, нс/100 м
Минимальный радиус изгиба 10 внешних 10 внешних 10 внешних 10 внешних
диаметров диаметров диаметров диаметров
Температура прокладки кабеля, °C -10° ... +60° -10° ... +60° -10° ... +60° -10° ... +60°
Температура эксплуатации, °C -60° ... +60° -60° ... +60° -60° ... +60° -60° ... +60°
Масса 1 км кабеля, кг 261,5 287,7 505 556
Тип упаковки барабан барабан барабан барабан
Кабеля в упаковке, м 305 305 305 305
