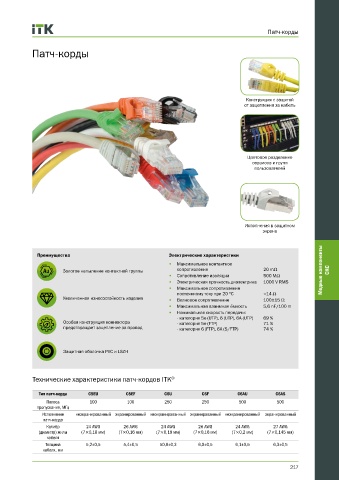

Page 219 - каталог ITK

Патч-корды

Патч-корды

Конструкция с защитой
от зацепления за кабель

Цветовое разделение
сервисов и групп
пользователей

Исполнения в защитном
экране

Преимущества Электрические характеристики
• Максимальное контактное
Au Золотое напыление контактной группы сопротивление 20 mΩ Медные компоненты СКС
• Сопротивление изоляции 500 MΩ
• Электрическая прочность диэлектрика 1000 V RMS
• Максимальное сопротивление
постоянному току при 20 °С <14 Ω
Увеличенная износостойкость изделия • Волновое сопротивление 100±15 Ω
• Максимальная взаимная ёмкость 5,6 nF/100 m
• Номинальная скорость передачи:
- категория 5e (UTP), 6 (UTP), 6A (UTP) 69 %
Особая конструкция коннектора - категория 5e (FTP) 71 %
предотвращает зацепление за провод - категория 6 (FTP), 6A (S/FTP) 74 %

Защитная оболочка PVC и LSZH

Технические характеристики патч-кордов ITK ®

Тип патч­корда C5EU C5EF C6U C6F C6AU C6AS
Полоса 100 100 250 250 500 500
пропускания, МГц
Исполнение неэкранированный экранированный неэкранированный экранированный неэкранированный экранированный
патч-корда
Калибр 24 AWG 26 AWG 24 AWG 26 AWG 24 AWG 27 AWG
(диаметр) жилы (70,18 мм) (70,16 мм) (70,18 мм) (70,16 мм) (70,2 мм) (70,145 мм)
кабеля
Толщина 5,2±0,5 5,4±0,5 50,8±0,3 6,0±0,5 6,1±0,5 6,3±0,5
кабеля, мм

217
