Огнестойкие кабельные линии

Огнестойкие
кабельные линии ITK

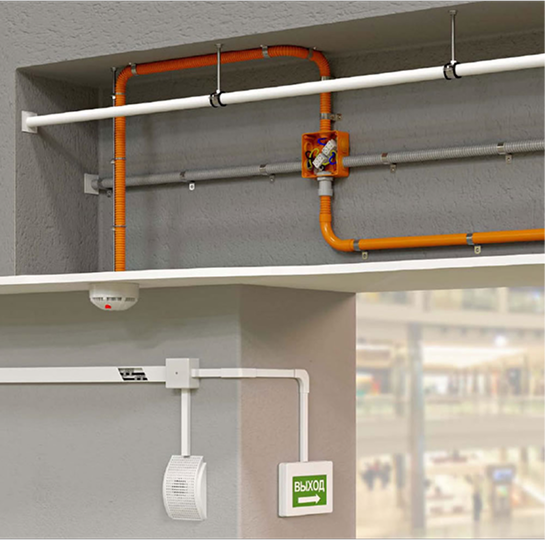

Огнестойкая кабельная линия — сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Кабельные линии должны сохранять работоспособность в условиях пожара в течение времени, необходимого для эвакуации людей в безопасную зону и выполнения функций:

систем противопожарной защиты;
средств обеспечения деятельности подразделений пожарной охраны;
систем обнаружения пожара;
систем оповещения и управления эвакуацией людей при пожаре;
систем аварийного освещения на путях эвакуации;
систем аварийной вентиляции и противодымной защиты;
систем автоматического пожаротушения;
внутреннего противопожарного водопровода;
лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях.

Продукция сертифицирована в составе ОКЛ на соответствие ГОСТ Р 53316
Выгодная цена

Огнестойкие
кабельные
линии

Альбом типовых решений

Сертификаты

Скачать конфигуратор решений ОКЛ

КАБЕЛЬНЫЙ ЗАВОД	МАРКА ОКЛ	СЕРТИФИКАТ И ИНСТРУКЦИЯ ПО МОНТАЖУ
ООО «ИЭК‑ХОЛДИНГ»	«ITK+IEK Cabline FR»

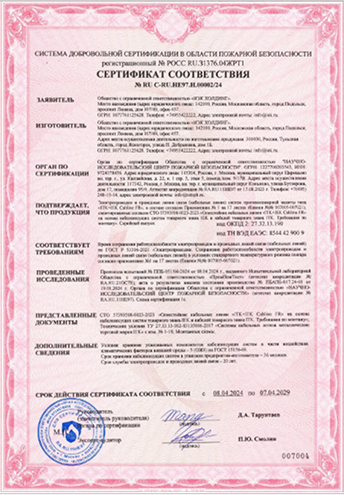

Сертификат ОКЛ

В сертификате указана вся необходимая юридическая и техническая информация
В приложении к сертификату указан состав кабельных линий, время их работоспособности в случае пожара (для ОКЛ “ITK + IEK Сabline FR” это 15 или 60 минут)
Отсутствие сертификата, несоблюдение его требований является основанием для отказа разрешения о вводе системы в эксплуатацию со стороны надзорных органов

Регламентирующие документы

Федеральный закон №123 от 22 июля 2008 года «Технический регламент о требованиях пожарной безопасности»
ГОСТ Р 53316-2021 «Электропроводки. Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний»
СП 6.13130.2021 СПЗ «Электроустановки низковольтные»
ГОСТ 31565-2012 «Кабельные изделия. Требования ПБ»

Общие принципы выбора ОКЛ

Определить расчетное время, необходимое для полной эвакуации людей, и расчетное время, необходимое для функционирования систем, согласно методике определения расчетных величин пожарного риска от ВНИИПО МЧС

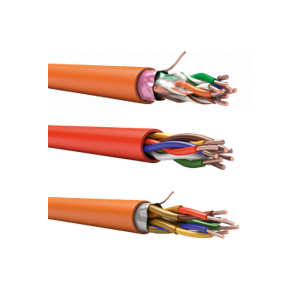

Определить подходящий кабель в составе ОКЛ согласно ГОСТ 31565–2012

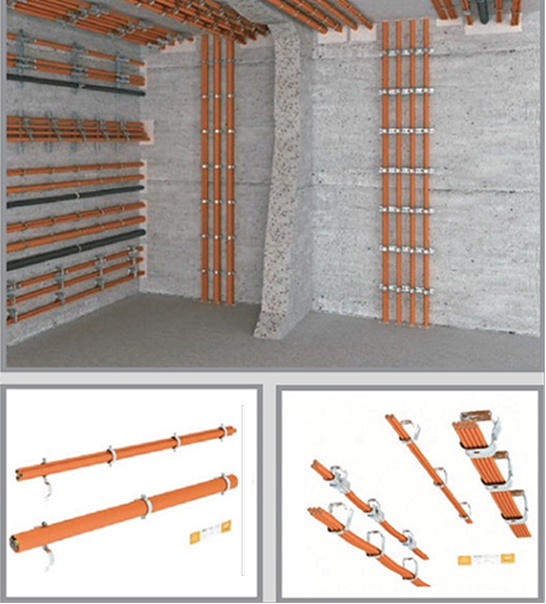

Определить способ прокладки кабеля и вид кабеленесущей системы

Особенности монтажа ОКЛ

Монтаж ОКЛ должен проводиться квалифицированным персоналом согласно проектной документации на ОКЛ строго в соответствии с инструкцией (СТО).
Монтаж ОКЛ должен производиться на строительных конструкциях, огнестойкость которых выше огнестойкости ОКЛ.
Запрещено укладывать в ОКЛ неогнестойкие кабели, а также кабели, не входящие в перечень.

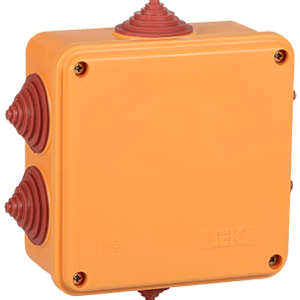

Все соединения кабелей выполнять только в огнестойких монтажных коробках.

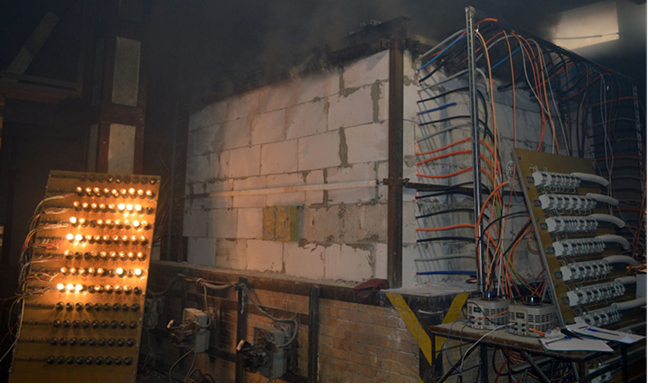

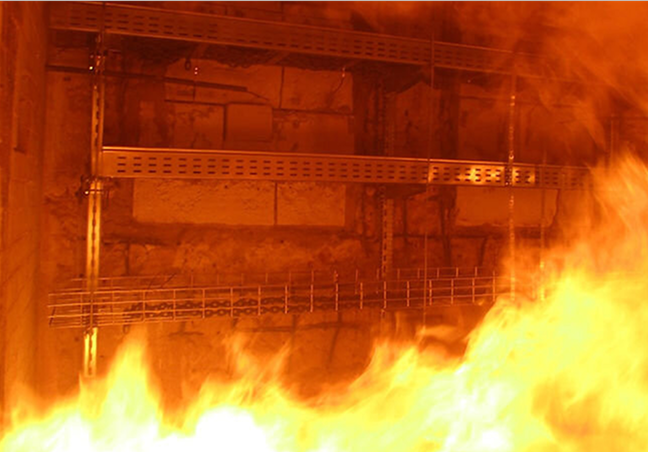

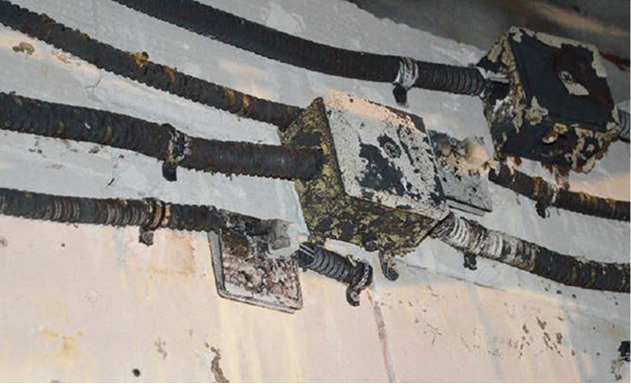

Испытания
по ГОСТ Р 53316‑2021

ПУНКТ 7.1. Образец считают выдержавшим испытание, если: напряжение приложено в течение всего испытания, т. е. прерыватель цепи не отключается; токопроводящая жила не разрушается, т. е. лампа не гаснет; значение приращения затухания для оптических кабелей, полученное при измерении, не превышает максимально допустимого значения
